                      接地變壓器

1 產品概述

接地變壓器通常用來為無中性點的系統提供一個人為的可帶負載的中性點。該中性點可以直接接地，也可以經電抗器、電阻器或消弧線圈接地；接地變壓器還可以帶一個連續使用的二次繞組（低壓繞組）作為變電站站用電源。

本產品是經消弧線圈接地。該系列產品具有低損耗、低噪聲、低溫升、低局放、免維護以及安全可靠等特點，其性能達到國內同類產品水平，在各個領域或系統得到了廣泛應用，受到了一致好評。

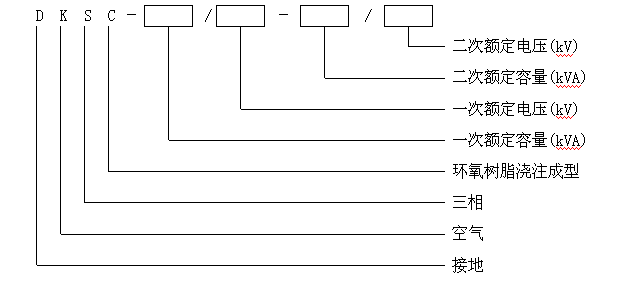

2 產品型號

3 使用條件

3.1 海拔高度

   海拔不超過1000m（可按需特制）

3.2 環境溫度及濕度

環境溫度： -10℃～＋40℃（可按需特制）

空氣相對濕度： 不大于95%

3.3 防護等級

   產品防護等級： IP21～I(xiàn)P55

3.4 冷卻方式

  冷卻方式有空氣自冷（AN）和風冷（AF）兩種。

3.5 安裝環境

  環氧樹脂絕緣干式接地變一般為戶內式。應安裝在場地清潔，通風良好的戶內場所。如果安裝在地下室或開關柜等空間受限的場所，應有足夠的通風量，一般每1kW損耗應有≥4m³/min的通風量。

4 技術參數

標準：GB10229、GB6450、GB1094

容量：2500kVA及以下

電壓等級：35kV及以下

分接范圍：±2*2.5%、±5%等

相數：三相

頻率：50Hz或60Hz

聯結組別：ZN，yn11 、ZN，yn1、ZN等

絕緣等級：F級，長期運行溫升限值100K

阻抗電壓、空載損耗及負載損耗等按相應的國家標準。

AL-BNR變壓器中性點接地電阻柜是我公司針對以上系統要求生產的包括接地變壓器在內的成套接地設備，可安裝于發電廠廠用電系統、變電所供電系統、工礦企業配電系統中，實現這些電網采用中性點經電阻接地的系統運行方式。

二、型號說明

 三、技術參數：

1、海拔高度：不超過4000m；

2、環境溫度：-40℃～+65℃；

3、相對濕度：不大于95%（25℃）；

4、安裝場所：空氣中不含化學氣體和蒸汽，無塵埃；

5、電網頻率：48～52Hz（50 Hz系統），58～62 Hz（60 Hz系統）；

6、適用于：戶內、戶外；

7、電阻安裝點：正常狀態下中性點位移不超過運行相電壓的3%。

注：特殊使用條件，請在訂貨時詳細提出。

四、產品特點

1、針對性強，保護到位

AL-BNR變壓器中性點接地電阻柜適用于系統中性點采用小電阻或中電阻接地的場合。此時，電網出現單相接地故障時需立即跳閘切除故障線路。當電網出現單相接地時，接地電阻向接地點提供附加阻性電流，使接地電流呈阻容性質，從而保證產生的過電壓不超過2.6倍的相電壓。

2、結構緊湊，便于安裝

AL-BNR變壓器中性點接地電阻柜將零散的Z型接地變壓器（如系統無中性點引出則需加裝）、電阻器、電流互感器、測量儀表、接地保護輸出端子等電器設備整體組合在一個封閉金屬柜內，而且可以選配隔離開關、避雷器，成套供貨，安全可靠性高，布置清晰整齊，便于安裝調試及操作維護。

3、選材考究，充分保證產品質量

AL-BNR變壓器中性點接地電阻柜內的接地變壓器為干式變壓器，其一次繞組為“Z”形接線；電阻器采用不銹鋼材料制成，導電率高、通流能力強、耐高溫、使用溫度可達1600℃；溫度系數≤ -0.045% /℃、阻值穩定可靠性高。用合金材料組成的電阻全部采用電阻單元，以多個單元采用氬弧焊接而成框架式結構，電阻單元采用耐高溫絕緣子（高分子）支撐連接。
