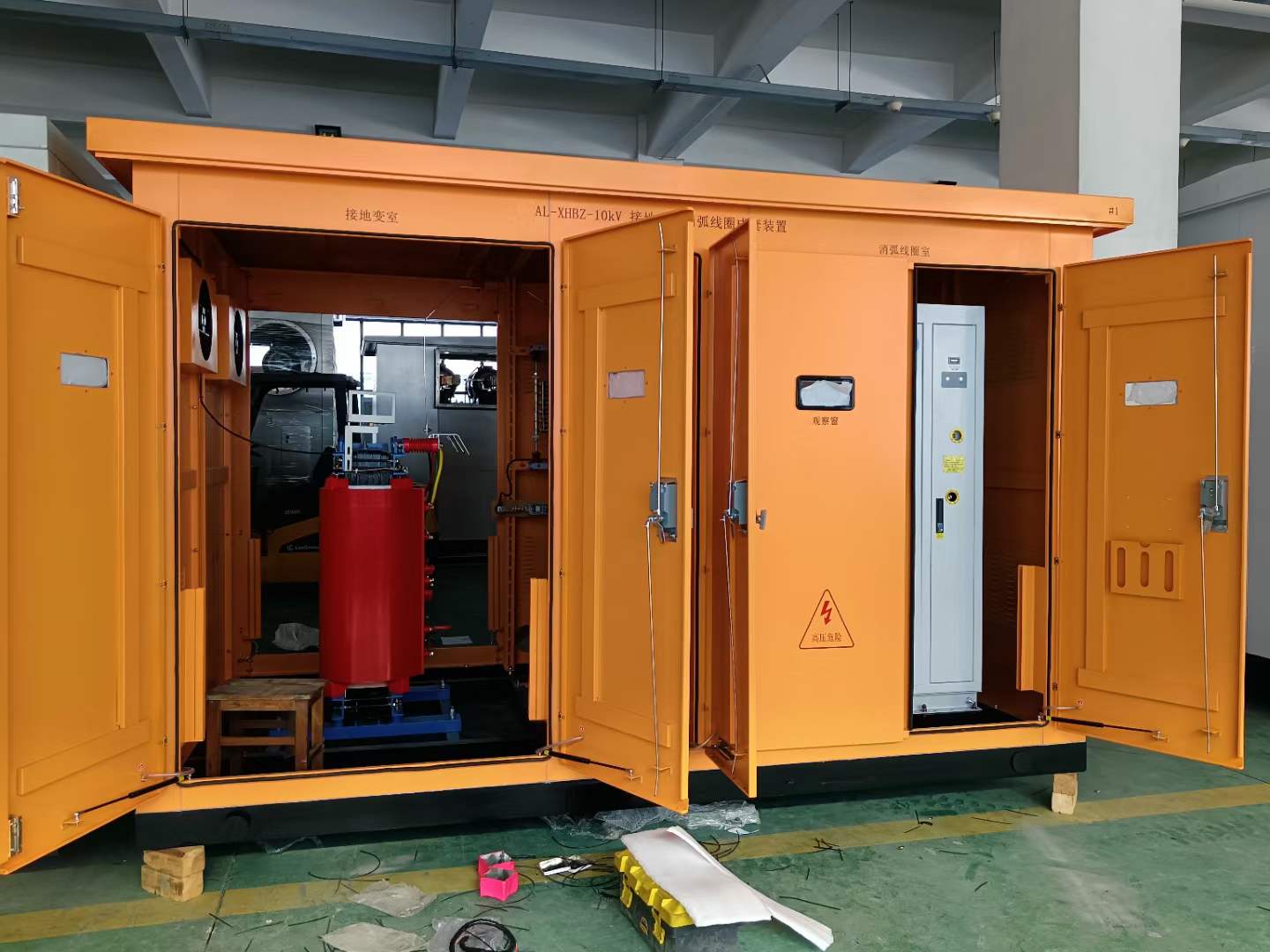

1)配電網中性點采用傳統的小電流接地方式。配電網采用小電流接地方式應認 真地按《交流電氣裝置的過電壓保護和絕緣配合》(DL/T620－1997)標準的要 求執行，對架空線路電容電流在 10A 以下可以采用不接地方式，而大于 10A 時， 應采用消弧線圈接地方式。采用消弧線圈時應按要求調整好，使中性點位移電 壓不超過相電壓的 15％，殘余電流不宜超過 10A。消弧線圈宜保持過補償運行。 2)配電網中性點經低電阻接地。對電纜為主的系統可以選擇較低的絕緣水平， 以利節約投資，但是對以架空線為主的配電網因單相接地而引起的跳閘次數則 會大大增加。 對以電纜為主的配電網，其電容電流達到 100A 以上，故障電流水平為 200～ 1000A，可以采用這種接地方式。采用低電阻方式時，對中性點接地電阻的動 熱穩定應給予充分的重視，以保證運行的安全可靠。 3)配電網采用自動跟蹤補償裝置。隨著城市配電網的迅速發展，而且由于運行 方式經常變化，特別是電容電流變化的范圍比較大，用手動的消弧線圈已很難 適應要求，采用自動快速跟蹤補償?shù)?strong>消弧線圈，并配合可靠的自動選線跳閘裝 置，可以將電容電流補償?shù)搅骱苄。顾矔r性接地故障自動消除而不影響供電。 而對于系統中永久性的接地故障，一方面通過消弧系統的補償來降低接地點電 流，防止發生多相短路；另一方面，通過選線裝置正確選出接地線路并在設定 的時間內跳閘，避免了系統設備長時間承受工頻過壓。因此，該接地方式綜合4 了傳統消弧線圈接地方式跳閘率低、接地故障電流小的優點和小電阻接地方式 對系統絕緣水平要求低、容易選出接地故障線路的優點，是比較合理和很有發 展前景的中性點接地方式。
